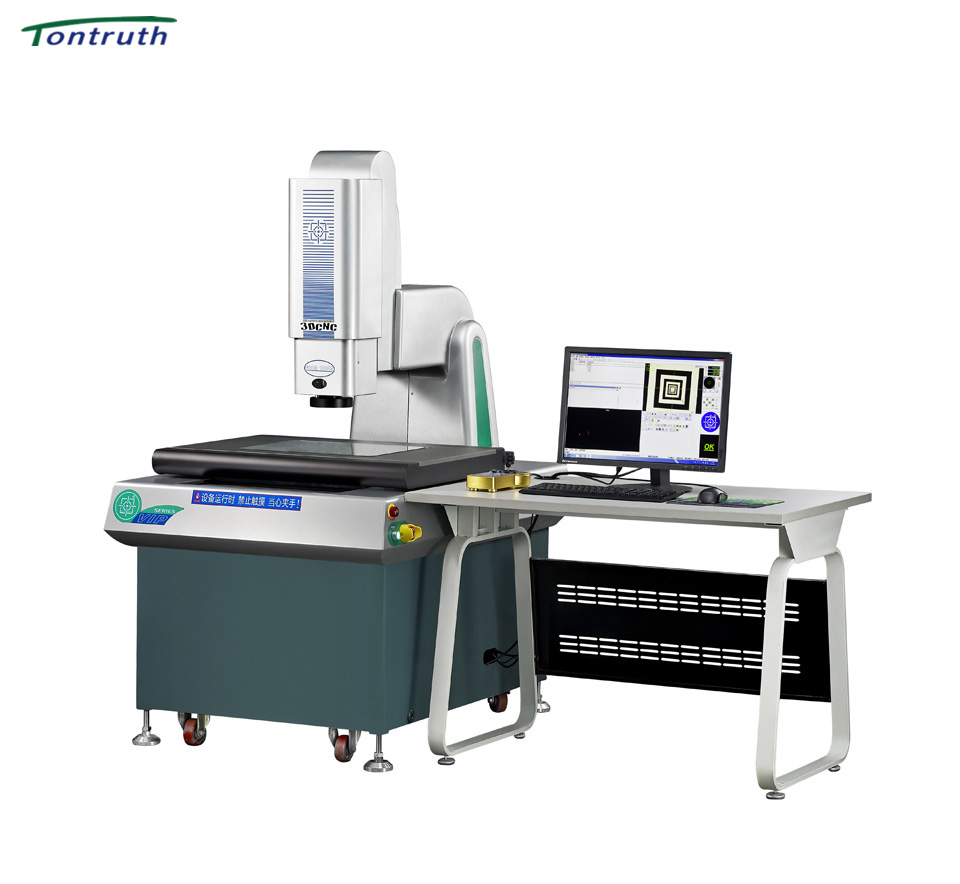

二次元影像測量儀的放大倍率包括光學放大倍率和數碼放大倍率兩個重要方面的放大，基于幾何成像技術原理的放大可以稱為光學放大倍率，電子電路分析處理后顯示的放大稱為數碼放大倍率。
光學放大率是物體通過透鏡成像到CCD的光敏元件上的放大率。這部分是純光學成像，遵循幾何光學原理。光學放大率部分地確定圖像的放大率，部分地確定CCD可看到的視場。
數碼進行放大倍率為由CCD感光控制單元可以通過數據處理系統電路，把圖像分析顯示到顯示器上的這一發展過程中能夠產生的放大作用效應模型稱為一個數碼設計放大倍率。表中為CCD到顯示器的放大倍率，常用CCD感光芯片工作尺寸有1/3〞、1/2〞、2/3〞、1〞等四種產品規格，常用顯示器主要尺寸有19〞、24〞、27〞等規格，從表中可查到從CCD到顯示器的放大倍率。
圖像放大倍數是被測物體實際尺寸與顯示器圖像尺寸之間的實際比值，二次圖像測量儀的測量系統通過透鏡光學放大被測物體，當圖像通過數字信號傳輸?shù)斤@示器時，這個過程也被放大。從對象大小到圖像大小的放大稱為圖像放大。二次元影像測量儀的放大倍率計算公式如下：影像放大倍率＝光學放大倍率×數碼放大倍率。
理論上，數碼相機中光敏芯片的尺寸越大，物體側視場越大，相應的放大倍數越小。例如，同樣的數碼相機，視野只有三分之一的一半，但是放大率更小。
屏幕尺寸越大，整體放大倍數越大(從最小到最大)。
以上就是東莞市同創儀器有限公司對二次元影像測量儀的放大倍率知識的見解，希望對您有所幫助，如果您有二次元影像測量儀相關問題，可以咨詢我們。
