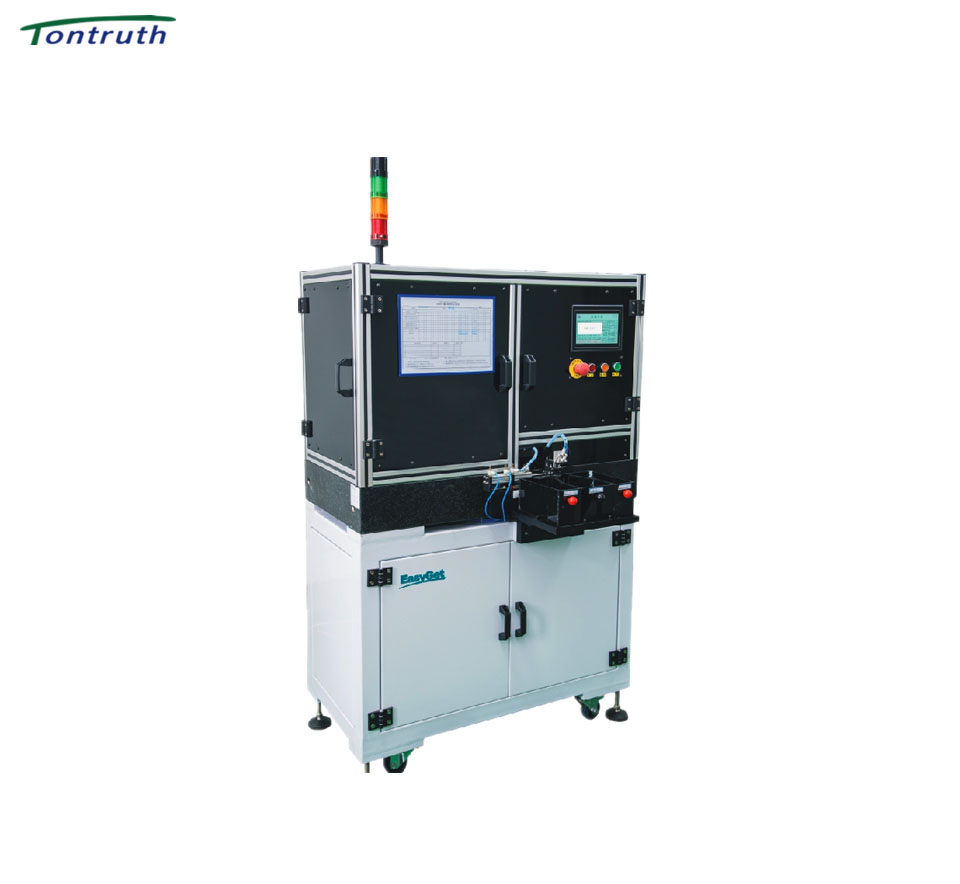

高速高效、多測量集成、數字化，專為引線框架沖壓檢測而生
儀器參數 / 儀器型號 | 引線框架沖壓自動檢測設備 | ||
打印/壓傷 | 基島 | 寬度 ≤ 0.05mm，長度 ≤ 0.05 mm | 廢屑跳至模具表面或粉屑被模具打在框架上而形成的痕跡 |
小焊點 | 不允許 | ||
內外導腳 | 寬度 ≤ 0.05mm，長度 ≤ 0.05 mm | ||
其他 | 寬度 ≤ 0.2mm，長度 ≤ 0.3 mm | ||
導腳弓形/拉傷 | 內外導腳 | 不允許 | 導腳受外力影響形狀發生改變的現象 |
劃傷 | 基島 | 寬度 ≤ 0.05mm，長度 ≤ 0.1 mm | 表面上出現的細而長的刮痕 |
小焊點 | 寬度 ≤ 0.05mm，長度 ≤ 0.1 mm | ||
內外導腳 | 寬度 ≤ 0.1mm，長度 ≤ 0.05 mm | ||
毛刺 | 作用區 | 寬度 ≤ 0.025mm，長度 ≤ 0.05 mm | 在沖制產品中沖壓模具沖頭或凹模磨損產生的毛邊 |
錯漏沖 | 全范圍 | 不允許 | 因沖壓沖頭被折斷而框架的特定部位未正常沖制成形的現象 |
關鍵尺寸 | ≤ 0.02 mm | ||
備注：可根據客戶需求量身定制
